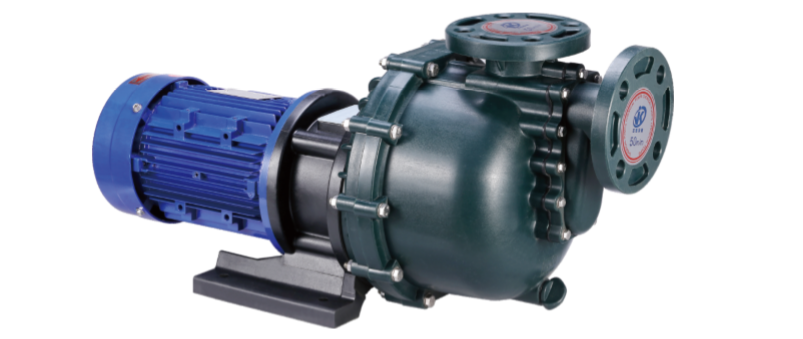

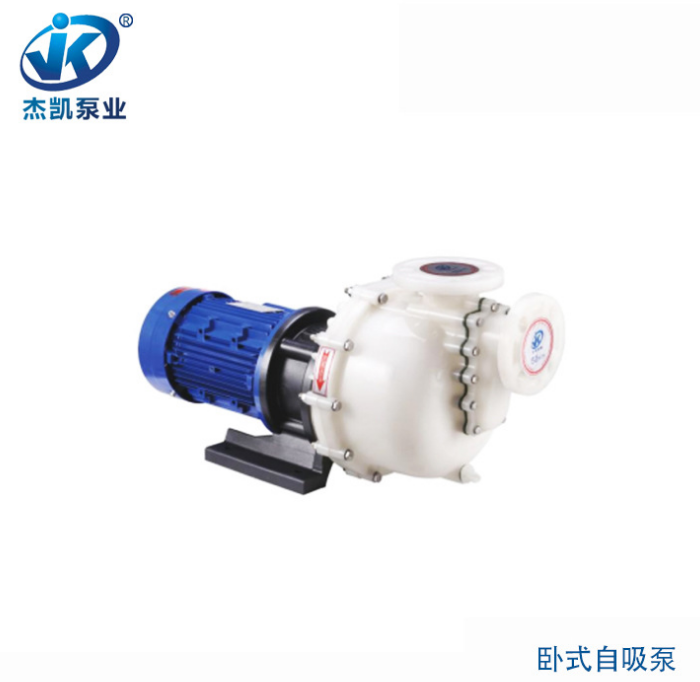

化工自吸泵屬自吸式離心泵,它具有結構緊湊,操作方便,運行平穩,維護容易,效率高,壽命長,并有較強的自吸能力等優點.管路不需安裝底閥,工作前只需保證泵體內儲有定量引液即可.不同液體可采用不同材質自吸泵.

     化工自吸泵的工作原理是化工泵啟動前先在泵殼內灌滿水（或泵殼內自身存有水）.啟動后葉輪高速旋轉使葉輪槽道中的水流向渦殼,這時入口形成真空,使進水逆止門打開,吸入管內的空氣進入泵內,并經葉輪槽道到達外緣.

     化工自吸泵與右回水孔流來的水匯合,順著蝸殼流動.由于液體在蝸殼內不斷沖擊葉柵,不斷被葉輪擊碎,就同空氣強烈攪拌混合,生成氣水混合物,并不斷地流動致使氣水不能分離.混合物在蝸殼出口被隔舌剝離,沿短管進入分離室.在分離室內空氣被分離出來,由出口管排掉,而水仍經左右回水孔流向葉輪外緣,并與吸入管空氣相混合.如此反復循環,逐漸將吸入管路中的空氣排盡,使水進入泵內,完成自吸過程.

     化工自吸泵油泵隔膜泵螺桿泵齒輪油泵泵相同,其區別只是回水不流向葉輪外緣,而流向葉輪入口.內混式自吸泵在啟動時,須打開葉輪前下方的回流閥,使泵內液體流回到葉輪入口.水在葉輪高速轉動的作用下與吸入管來的空氣相混合,形成氣水混合物排至分離室.在這里空氣排出而水又從回流閥返回到葉輪入口.如此反復進行,直至空氣排盡,吸上水來內混式的自吸泵,工作原理與外混式自吸.

     在一些泵的軸承體底部還設有冷卻室.當軸承發熱引起軸承體溫升超過70度時,可在冷卻室處通過任意一只冷卻液管接頭,注入冷卻液循環冷卻.泵內部防止液體由高壓區向低壓區泄漏的密封機構是前后密封環,前密封環裝在泵體上,后密封環裝在軸承體上,當泵經長期運轉密封環磨損到一定程度,并影響到泵的效率和自吸性能時,應給予更換。

-THE END-
