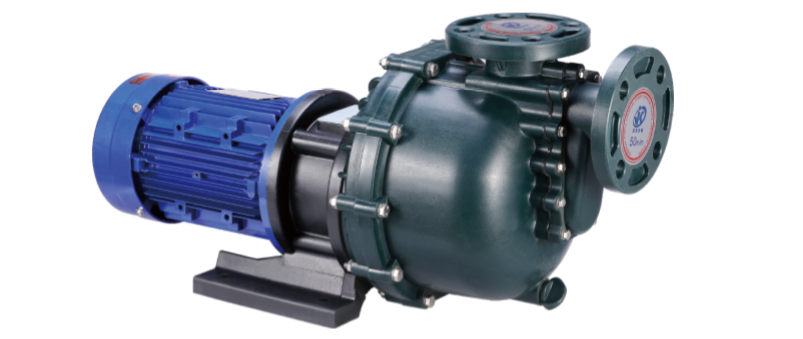

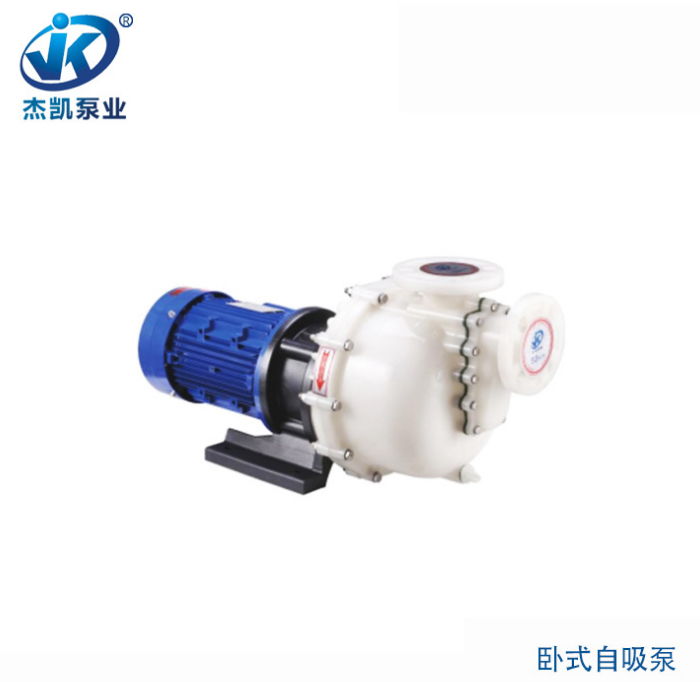

自吸泵吸水管道和出水管道的布局與閥門設計
來源：杰凱泵業
點擊：3432 日期：2021-06-30
選擇字號：小 中 大
每臺自吸泵應設單獨的吸水管，并應盡量減少耐酸堿自吸泵吸水管道的長度和管配件，以減少吸水管的水頭損失，當泵站內機組臺數較多或吸水井距泵站較遠時，可以采用多臺水泵從共用吸水管中吸水，在每條吸水管路上裝設一個閘閥，在公共吸水管上裝設兩個閘閥，在每臺泵附近裝設一個閘閥。當兩個閘閥都關閉的時候，水分別由兩條吸水管路引向泵。其它情況運轉時，要開啟兩個閘閥中的一個。如果閘閥中有一個要修理，則一條吸水管將供應2臺泵吸水。設置共用吸水管時，應使吸水總管處于正壓狀態。
一般情況下，為了保證安全供水，輸水干管通常設置兩條(在給水系統中有較大容積的高地水池時，也可只設一條)，而泵站內自吸泵臺數常在2-3臺以上。為此，要考慮當一條輸水干管發生故障需要修復或工作水泵發生故障改用備用水泵送水時，均能將水送往用戶。
供水安全要求較高的泵站，耐酸堿自吸泵出水管道的布置必須滿足：
1.能使任何一臺水泵及閘閥停用檢修而不影響其他化工泵的工作。
2.每臺水泵能輸水至任何一條輸水管。
送水泵站通常在站外輸水管路上設一檢修閘閥，自吸泵或每臺耐酸堿泵均加設一檢修閘閥，即每臺泵出口設有兩個閘閥。這種閘閥經常是開啟狀態的，只有當修理水泵或水管上的閘閥時，才關閉。
檢修閘閥和聯絡管路上的閘閥，因使用機會很少,不易損壞，一般不再考慮修理時的備用問題，但是，所有常開閘閥，也應定期進行開閉的操作和加油保護，以保持其工作的可靠性。
出水管道及管路上閘閥布置方式的不同，對泵站的節能效果與供水安全性均有緊密聯系。采用3臺水泵(二用一備)、兩條輸水管可采用兩種不同的方式布置，這兩種布置共同的特點是：當出水管上任一閘閥需要檢修時，允許有一臺泵及一條輸水管停用，兩臺泵的流量由一條輸水管送出。當修理任一閘閥時，將停用兩臺泵及一條輸水管。
上述這種情況，如果必須保證有兩臺泵向一條輸水管送水時，則不銹鋼離心泵應在聯絡母管上增設兩個雙閘閥。當修理任一閘閥時，將停用一臺泵及輸水管，聯絡管上只設置單閥的情況供水安全可靠性大為提高。有時為了縮小泵房的跨度，可將出水干管閘閥裝在聯絡母管的延長線上。由此可看出，出水管上閘閥的設置，主要是取決于供水對象對于供水安全性的要求，不同要求應有不同的布置方式。
